Texelec SAAYM

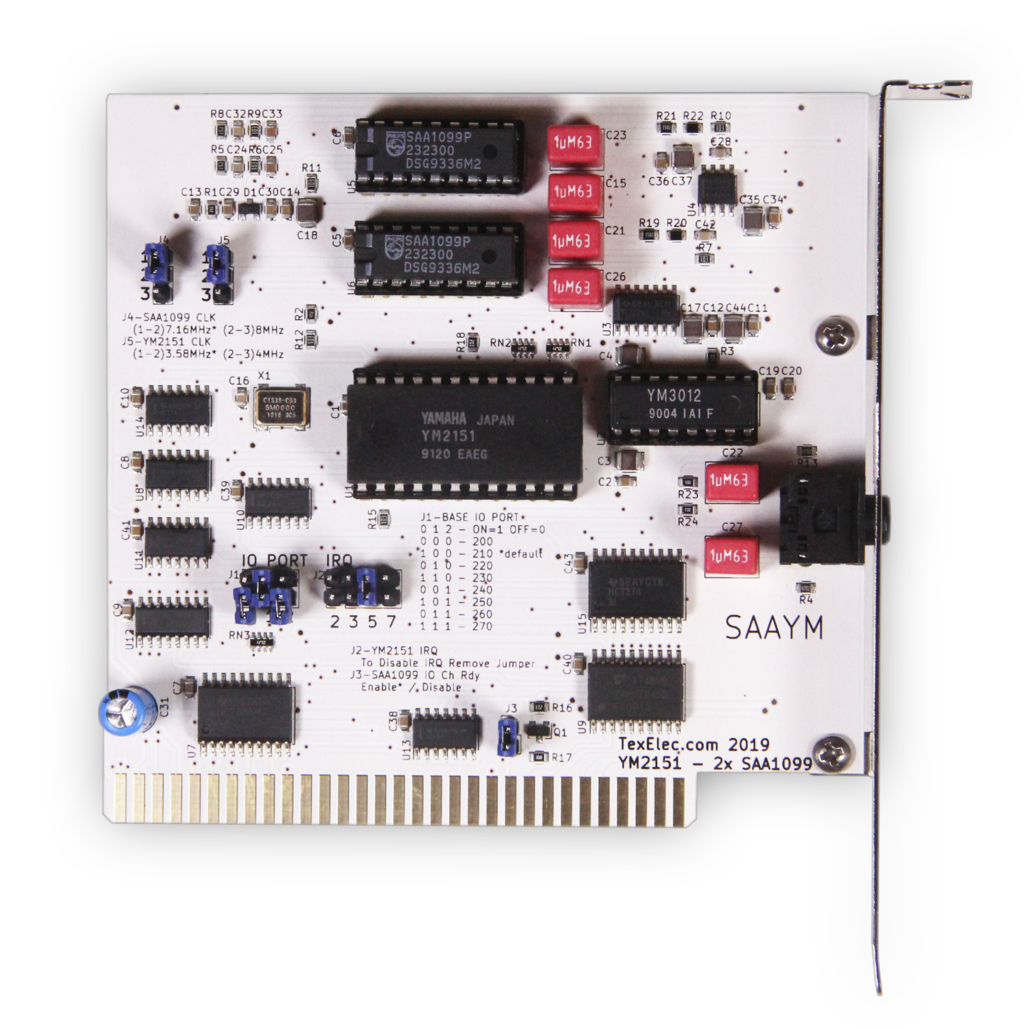

La carte son SAAYM de Texelec est composée de 3 puces sonores: 2 puces Philips SAA1099 (PSG) ainsi que le couple de puces Yamaha YM2151 (OPM) et Yamaha YM3012 (DAC stéréo).

Au format ISA 8/16bits, cette carte ne dispose que d’une seule sortie stéréo au format mini jack. Sa conception étant récente, elle est équipée de condensateurs à film WIMA et un amplificateur opérationnel JFET  TL072.

La puce YM2151, qu’on nomme aussi OPM pour Opérateur FM de type M, est la toute première puce FM standalone créée par Yamaha. On la retrouve dans bon nombre de synthétiseurs d’entrée de gamme de l’époque (YPR-7, 8 et 9), dans les ordinateurs X1 et X68000 mais aussi sur beaucoup de cartes mères de jeux d’arcade (Atari, Sega System 16, Capcom, etc..). Il est aussi présent dans les modules optionnels du MSX (SFG-01, SFG-05 et CX5M).

L’YM2151 est très similaire à l’YM2612 (OPN) que l’on trouve dans la Megadrive, ainsi qu’à l’YM2164 (OPP) qui lui était utilisé dans le Yamaha FB-01 et certains modules SFG-05.

En pratique la SAAYM est un clone de Creative Music System (ou GameBlaster), mais elle peut aussi rejouer les musiques de jeux basées sur l’YM2151. Cependant beaucoup de constructeurs arcade couplaient l’YM2151 avec d’autres puces pour gérér la partie PCM, de ce fait la Texelec ne peut les reproduire.
